인터페이스 설계 확인

인터페이스 설계서(정의서)

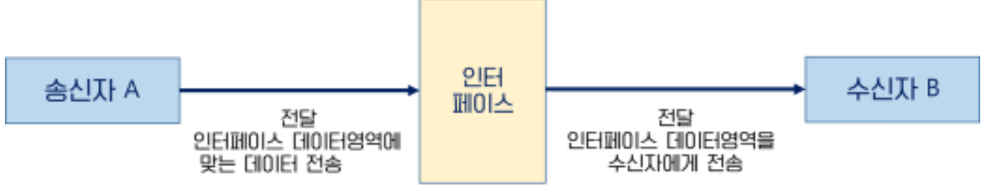

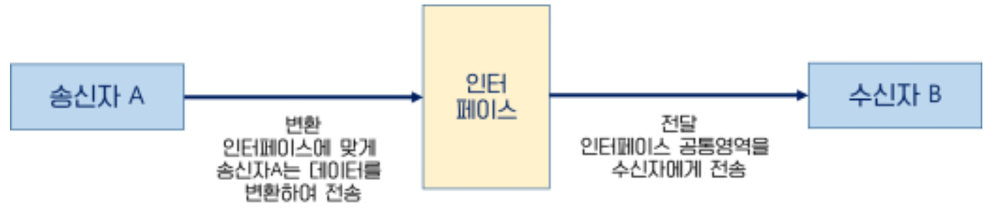

인터페이스 설계서는 이 기종 시스템 또는 컴포넌트 간 데이터 교환 및 처리를 위한 목적으로 각 시스템의 교환 데이터 및 업무, 송수신 주체 등이 정의되어 있음

일반적인 내용이 포함된 인터페이스 설계서(정의서) 외에도 다양한 다이어그램 및 데이터 포맷을 포함한 형태의 인터페이스 설계서가 있습니다.

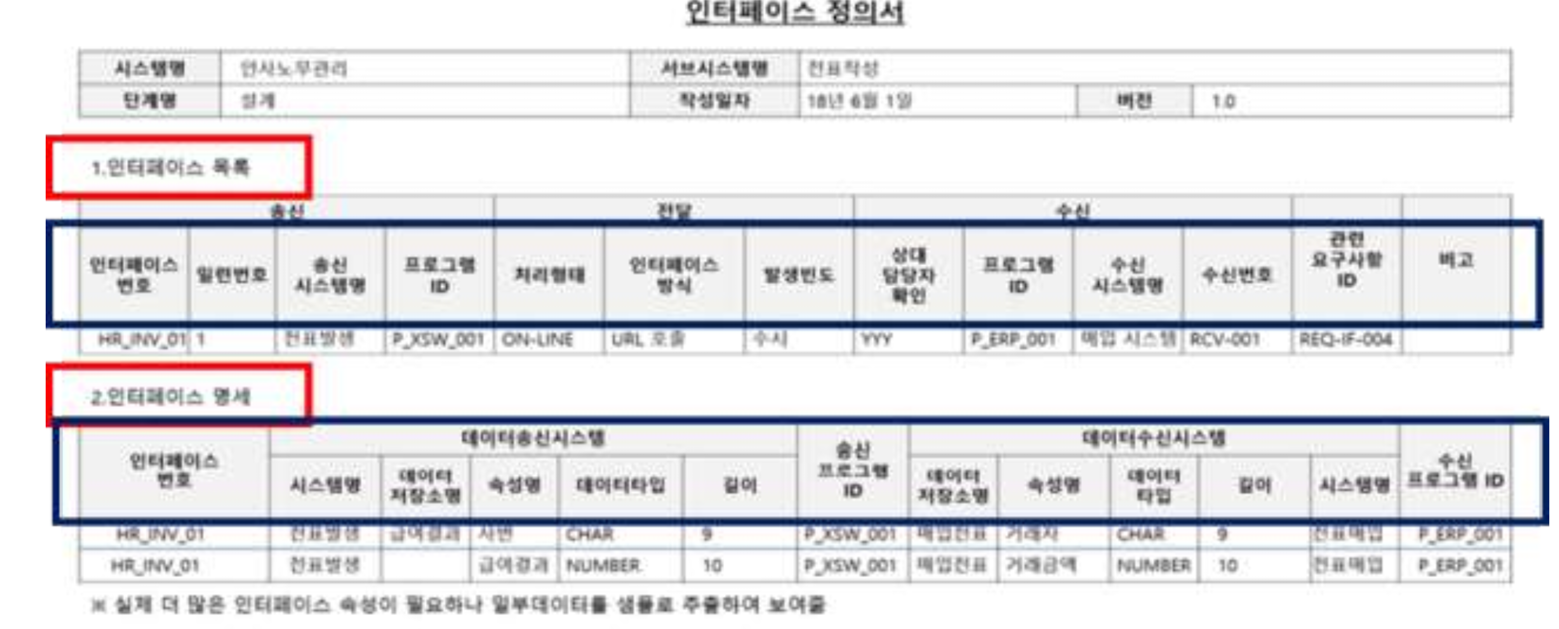

1) 인터페이스 설계서(정의서)

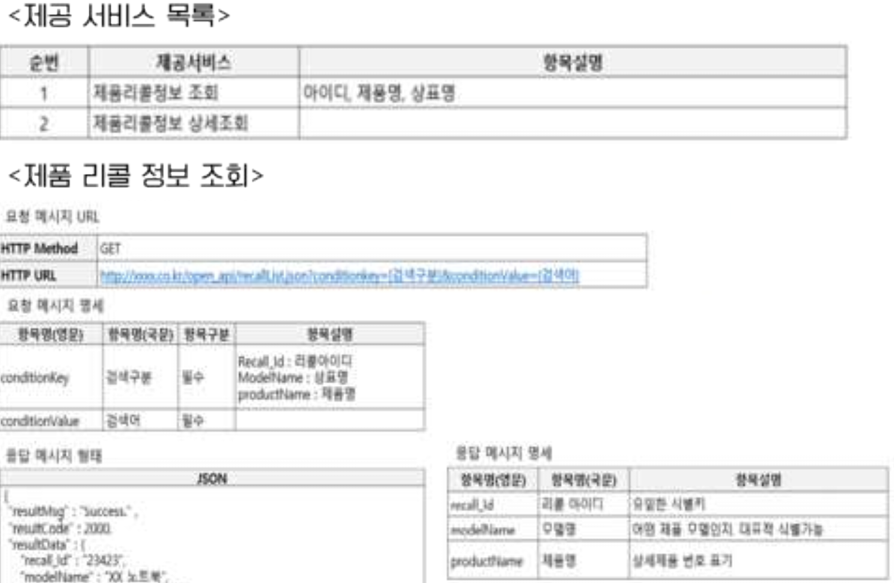

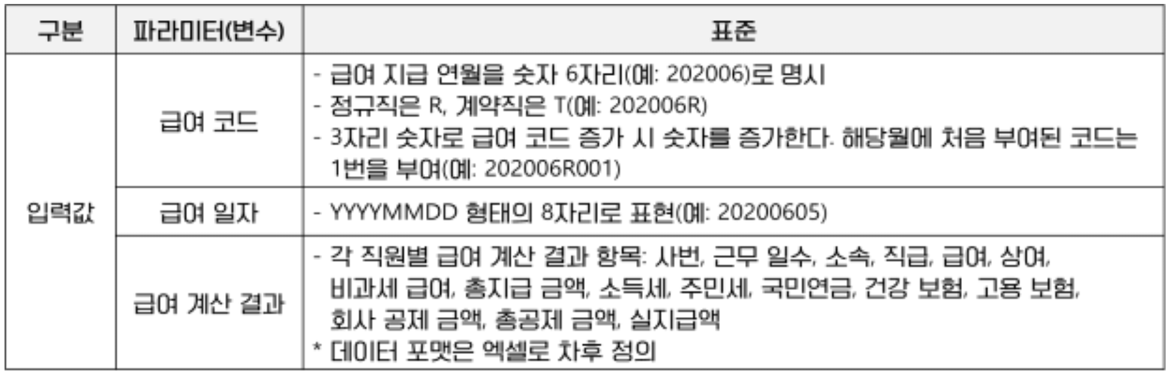

2) 상세 기능별 인터페이스 정의서

다른 모습의 인터페이스 설계서

1) 정적, 동적 모형을 통한 설계서(정의서)

시스템을 구성하는 주요 구성 요소간 트랜잭션을 보여 주고,

시스템에서 인터페이스는 어디에 속하고

어떤 트랜잭션이 인터페이스를 통해 상호 교환되는지 확인

유스케이스ㅡ 다이어그램 관계

<연관 관계>

유스케이스와 액터 간의 상호 작용을 표현

실선으로 연결

<포함 관계>

하나의 유스케이스가 다른 유스케이스의 실행을 전제로 할 때

'포함하는 유스케이스'에서 '포함되는 유스케이스'방향으로 화살표를 점선으로 연결하고 <<inlude>>라고 표기

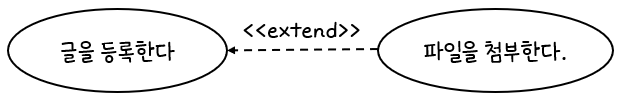

<확장 관계>

특정 조건에 따라 확장 기능 유스케이스를 수행하기도 하는 경우

'확장 기능 유스케이스'에서 확장 대상 유스케이스'방향으로 화살표를 점선으로 연결하고 <<extend>>라고 표기

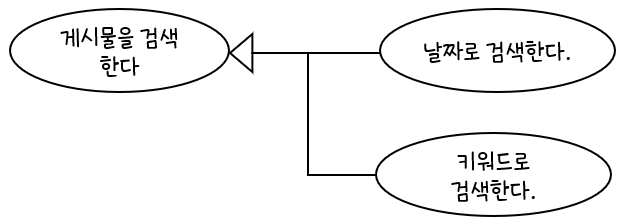

<일반화 관계>

유사한 유스케이스들 또는 액터들을 모아 추상화한 유스케이스 액터와 연결시켜 그룹핑

'구체적인 유스케이스애서 '추상적인 유스케이스' 발향으로 끝 부분이 삼각형의 테두리인 화살표를 실선으로 연결

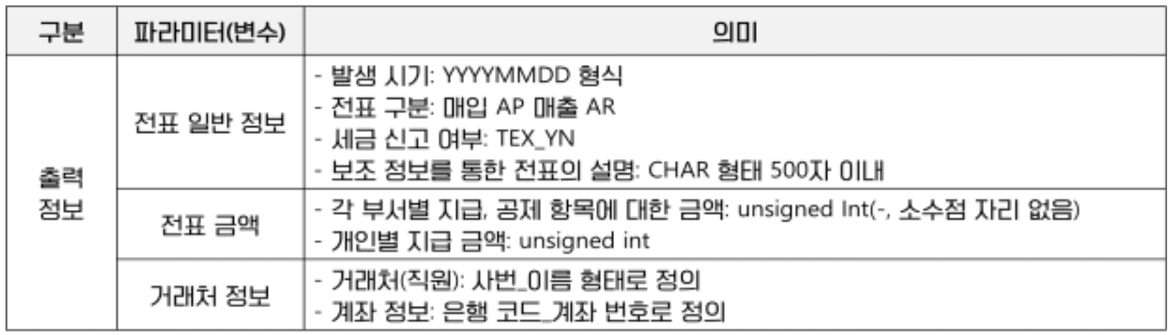

2) 데이터 정의를 통한 인터페이스 설계

내부, 외부 모듈 간 공통 기능 및 데이터 인터페이스 확인

1. 인터페이스 정의서를 확인

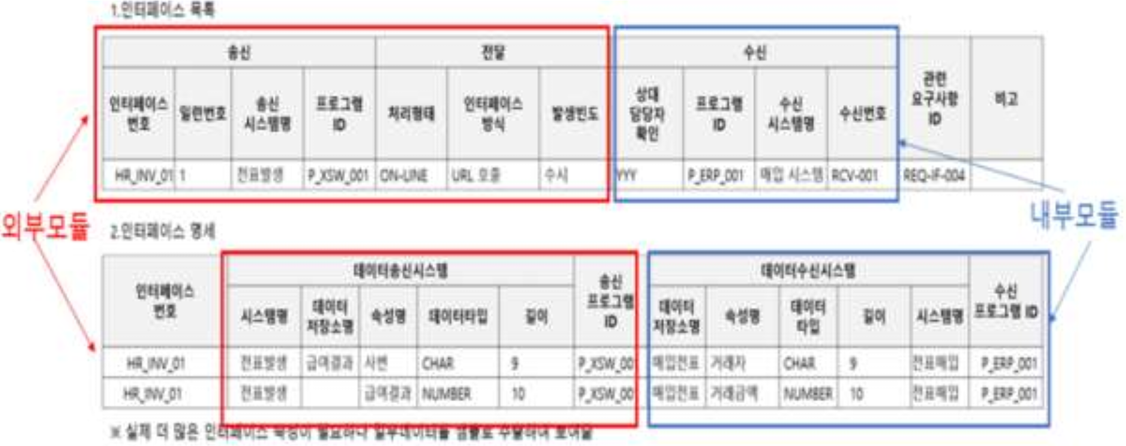

(1) 시스템 인터페이스 정의서를 통하여 외부 및 내부 모듈의 기능을 확인

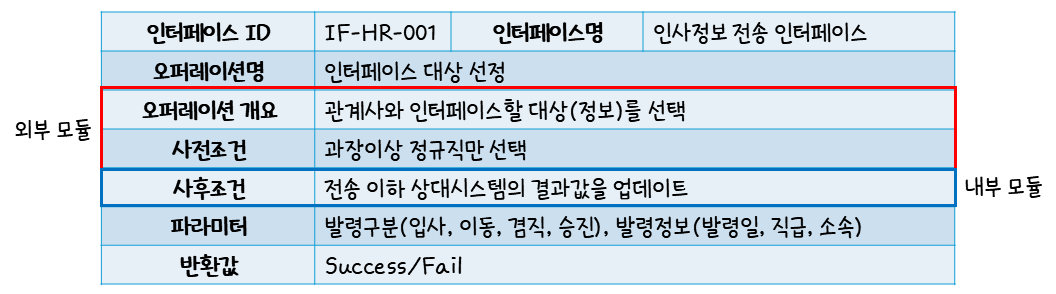

(2) 상세 기능 인터페이스 정의서를 통하여 외부 및 내부 모듈의 기능을 확인

2. 정적, 동적 모형을 통해 확인

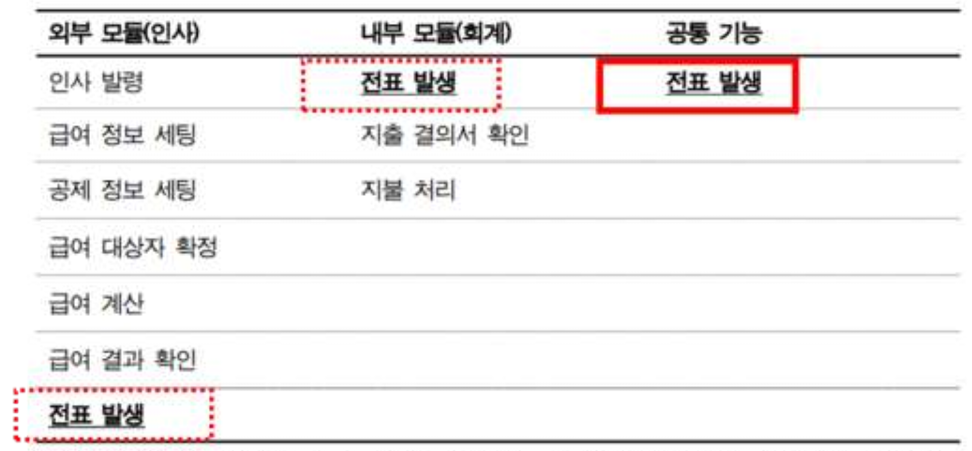

3. 공통적으로 제공되는 기능과 각 데이터의 인터페이스를 확인

1) 인터페이스 설계서를 통해 공통적으로 제공되는 기능 확인

2) 인터페이스 설계서를 통해 데이터의 인터페이스 확인

외부 및 내부 모듈 연계를 위한 인터페이스 기능 식별

<외부, 내부 모듈 연계 방법>

EAI

EAI는 기업내의 시스템들끼리의 커뮤니케이션을 위한 미들웨어

이종(다른) 시스템들 사이에 위치하여 각 시스템 간의 필요한 정보를 서로 소통하여 관리의 효율성을 증대시키는 방법

기업에서 운영되는 서로 다른 플랫폼 및 애플리케이션들 정보 전달, 연계, 통합을 가능하게 해 주는 솔루션

EAI를 사용함으로써 각 비지니스간 통합 및 연계성을 증대시켜 효율성을 높여줌.

EAI의 구축 유형

유형	개념도	설명	특징
Point-to-Point		중간에 미들웨어를 두지 않고 각 애플리케이션간 Point to Point 형태로 연결	솔루션 구매 없이 통합 상대적 저렴하게 통합 가능 변경, 재사용 어려움
Hub & Spoke		단일 접점이 허브 시스템을 통해 데이터를 전송하는 중앙 집중적 방식	모든 데이터 전송 보장 확장, 유지 보수 용이 허브 장애 시 전체 영향

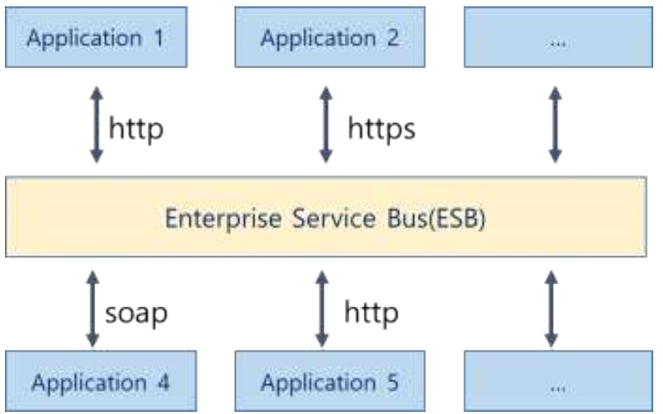

Message Bus		애플리케이션 사이 미들웨어(버스)를 두어 처리 미들웨어 통한 통합	어댑터가 각 시스템과 버스를 두어 연결하므로 뛰어난 확장성, 대용량 처리 가능
Hybrid		그룹 내에는 Hub & Spoke 방식 그룹 간에는 메시징 버스 방식	표준 통합 기술, 데이터 병목 형상 최소화
